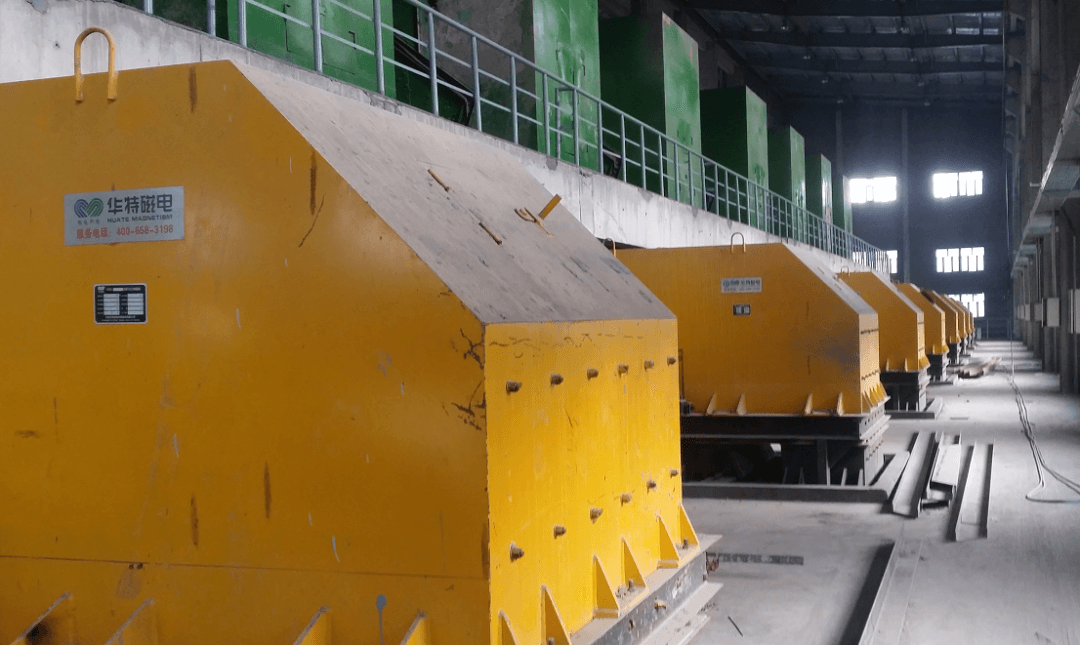

CTDG series permanenteng magnet dry separator

Ang serye ng CTDG permanent magnet dry magnetic separator ay ang pinaka-tinatanggap na ginagamit para sa dry throwing ng mineral na may maximum na laki ng particle na higit sa 20 mm.

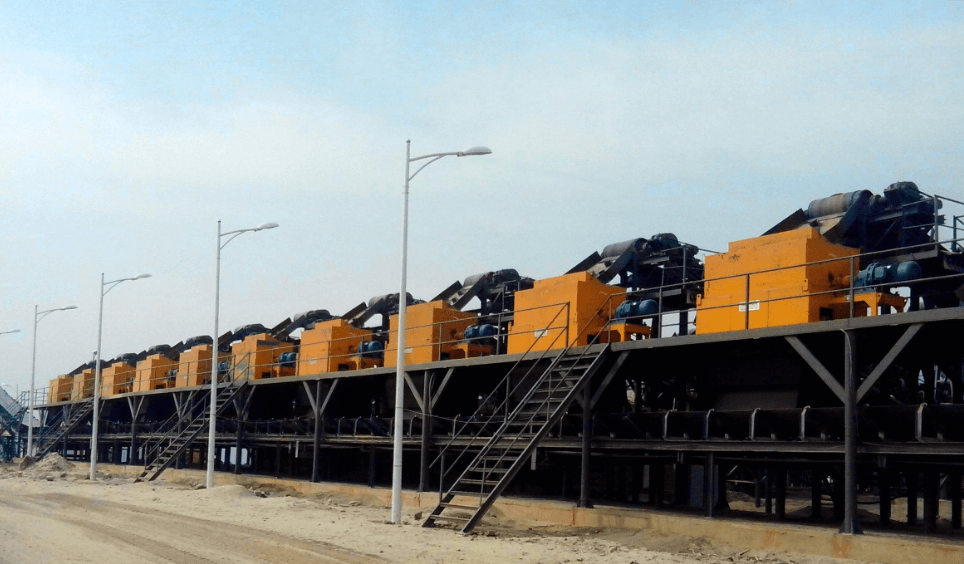

Permanent magnet dry magnetic separator ay malawakang ginagamit sa metalurhiko mina at iba pang mga industriya, maaaring matugunan ang mga pangangailangan ng malaki, katamtaman at maliit na mga mina, na ginagamit para sa magnetic paghihiwalay planta durog ore pagkatapos ng maximum na laki ng butil ay hindi hihigit sa 500 mm materyal pre-konsentrasyon, itapon ang pinaghalong basurang bato, ibalik ang geological grade, maaaring makatipid ng enerhiya at mabawasan ang pagkonsumo, mapabuti ang kapasidad ng pagproseso ng planta ng pagproseso;

Ginamit sa stope, maaaring mabawi ang magnetite mula sa basurang bato, mapabuti ang rate ng paggamit ng mga mapagkukunan ng mineral;Ginagamit upang mabawi ang bakal na bakal mula sa bakal na mag-abo;Ginagamit para sa pagtatapon ng basura at pag-uuri ng mga kapaki-pakinabang na metal.

Permanenteng magnet dry magnetic separator higit sa lahat gamit ang magnetic separation, ore pantay-pantay sa belt, sa isang pare-pareho ang bilis sa itaas na bahagi ng magnetic drum district, sa ilalim ng epekto ng magnetic force, ang malakas na magnetic mineral adsorb sa ibabaw magnetic roller belt, tumakbo sa ilalim ng drum at sa labas ng field, umasa sa gravity upang tumutok slot, basura bato at mahina magnetic mineral ay hindi maaaring maging magnetic puwersa upang sumipsip at mapanatili ang kanyang paggalaw pagkawalang-galaw, flat kaliwa sa harap ng ore separator sa tailings slot.

Mula sa pananaw ng istraktura, ang permanenteng magnet dry block magnetic separator ay pangunahing kinabibilangan ng pagmamaneho ng motor, elastic pillar pin coupling, driving reducer, cross slider coupling, magnetic roller assembly at magnetic system adjustment reducer at iba pang bahagi.

Mga pangunahing punto ng teknolohiya ng istraktura

1. Para sa pinakamalaking sukat sa 400 ~ 125 mm makapal na durog na mga produkto ay tuyo dahil sa malaking sukat ng mineral na butil, magaspang na pagdurog pagkatapos ng sinturon, bue sa belt department ay inaasahang pumasok sa lugar ng paghihiwalay ng drum, na may makapal na layer ng cast upang makamit makatwirang epekto ng basura, bawasan ang mga tailing ng magnetic iron na nilalaman, ang yugtong ito ng magnetic drum magnetic depth ay kailangang magkaroon ng mas malaki, upang gumawa ng isang malaking particle ng mineral upang makuha, ang phase istraktura ng teknolohiya ng produkto pangunahing punto: (1) drum diameter, mas malaki ang mas mahusay, karaniwang 1 400 mm o 500 mm.

(2) Ang lapad ng sinturon ay kasing lapad hangga't maaari.Ang maximum na lapad ng disenyo ng sinturon na napili sa kasalukuyan ay 3 000 mm;

Ang sinturon ay hangga't maaari sa tuwid na seksyon malapit sa ulo ng drum, upang ang materyal na layer na pumapasok sa lugar ng pag-uuri ay mas payat.

(3) Para sa mas malaking magnetic penetration depth, ang pagkuha ng mga particle ng mineral na may maximum na laki ng pag-uuri na 300 ~ 400 mm bilang isang halimbawa, ang intensity ng magnetic field sa layo na 150 ~ 200 mm mula sa ibabaw ng drum ay karaniwang mas malaki kaysa sa. 64kA/m, tulad ng ipinapakita sa Figure 1 at Table 1.

(4) Ang clearance sa pagitan ng plato at ng drum ay higit sa 400 mm, at maaaring iakma.

(5) Ang bilis ng pag-ikot ng drum ay maaaring iakma, na may pagsasaayos ng magnetic declamation Angle at ang pagsasaayos ng materyal na naghihiwalay na aparato, upang ang index ng pag-uuri ay pinakamainam.

Fig. 1 Magnetic field na ulap

Talahanayan 1 Magnetic field intensity KA /m

Talahanayan 1, ang intensity ng magnetic field sa 200 mm mula sa ibabaw ng magnetic system ay 81.2kA/m, at na sa 400 mm mula sa ibabaw ng magnetic system ay 21.3kA/m.

（2）Para sa maximum na laki ng butil sa 100 ~ 50 mm sa mga tuyong pagdurog na produkto, dahil sa laki ng butil ay nagiging pino, ang pagnipis ng layer ng materyal, mga parameter ng disenyo at magaspang na pagdurog na tuyong pagpili ay maaaring iakma nang naaangkop: ① ang diameter ng drum ay karaniwang 1 000, 1 200, 1 400 mm.

② sinturon karaniwang ginagamit lapad 1 400, 1 600, 1 800, 2 000 mm;

Ang sinturon ay hangga't maaari sa tuwid na seksyon malapit sa ulo ng drum, upang ang materyal na layer na pumapasok sa lugar ng pag-uuri ay mas payat.

③Para sa mas malaking magnetic penetration depth, ang pagkuha ng mga particle ng mineral na may maximum na laki ng pag-uuri na 100 mm bilang isang halimbawa, ang intensity ng magnetic field sa distansya sa pagitan ng 100 at 50 mm mula sa ibabaw ng drum ay karaniwang mas malaki kaysa sa 64kA/m, bilang ipinapakita sa Figure 2 at Table 2.

④Ang clearance sa pagitan ng distributing plate at ng drum ay higit sa 100 mm, at maaaring i-adjust.

⑤ Ang bilis ng pag-ikot ng drum ay maaaring iakma, na may pagsasaayos ng magnetic declamation Angle at ang pagsasaayos ng material separating device, upang ang sorting index ay pinakamainam.

Fig. 2 Magnetic field na ulap

Talahanayan 2 Magnetic field intensity KA /m

Talahanayan 2, ang intensity ng magnetic field sa 100 mm mula sa ibabaw ng magnetic system ay 105kA/m, at na sa 200 mm mula sa ibabaw ng magnetic system ay 30.1kA/m.

(3) Para sa tuyo na pagtatapon ng mga pinong produkto na may maximum na laki ng particle na 25 ~ 5 mm, ang mas maliit na diameter ng drum at mas maliit na magnetic penetration depth ay maaaring mapili sa disenyo at pagpili, na hindi tatalakayin dito.
